Фрезерный станок с MetalCraft VMC1160.H.15/22,5.10.20.T.P с ЧПУ применяется для комплексной обработки детали и позволяет эффективно решить широкий спектр задач (фрезерование, сверление, нарезание резьбы, развертывание отверстий, зенкерование, растачивание). Станки данной серии широко используются для изготовления пресс-форм, в инструментальном производстве, автомобильной промышленности, машиностроении и других отраслях.
Особенности фрезерного станка VMC1160.H.15/22,5.10.20.T.P:

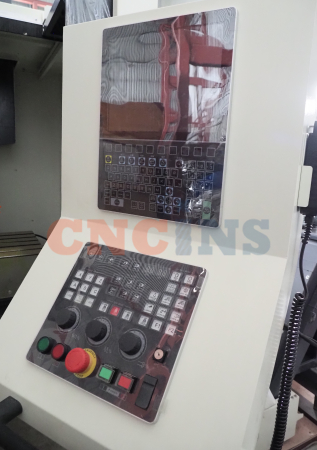

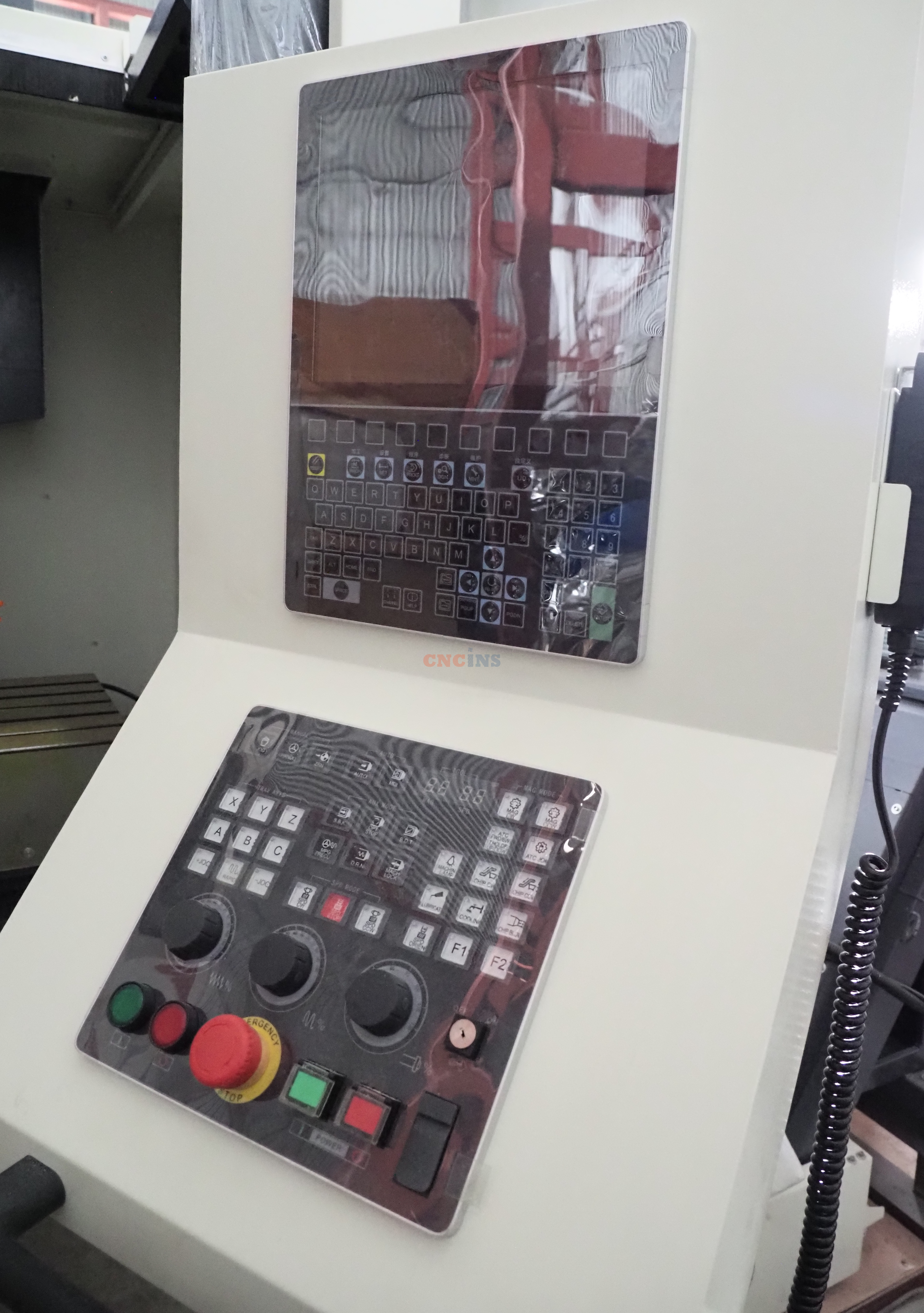

• Современная система управления HNC-818D (Китай) с широкими функциональными возможностями
• Высокпроизводительные привода HNC (Китай)
• Вертикальный шпиндель с ременным приводом и максимальной скоростью вращения до 10000 об/мин
• Система автоматической смены инструмента на 24 позиции
• Рабочий стол размером 1200 x 600 мм с максимальной грузоподъемностью 900 кг
• Система подачи СОЖ высокого давления (20 бар) через шпиндель
• Датчик измерения инструмента Renishaw TS27R в комплекте
Особенности фрезерного станка VMC1160.H.15/22,5.10.20.T.P:
• Современная система управления HNC-818D (Китай) с широкими функциональными возможностями
• Высокпроизводительные привода HNC (Китай)
• Вертикальный шпиндель с ременным приводом и максимальной скоростью вращения до 10000 об/мин
• Система автоматической смены инструмента на 24 позиции
• Рабочий стол размером 1200 x 600 мм с максимальной грузоподъемностью 900 кг
• Система подачи СОЖ высокого давления (20 бар) через шпиндель
• Датчик измерения инструмента Renishaw TS27R в комплекте
Технические характеристики
| Общие | |
|---|---|
| Модель станка |
VMC1160.H.15/22,5.10.20.T.P |
| Торговая марка | Metalcraft |
| Система управления |
HCNC-818D |
| Система подачи СОЖ через шпиндель | 20 бар |
| Перемещения | |
|---|---|
| Ход по оси X / Z / Y, мм |
1100 / 600 / 600 |
| Мощность привода оси X / Z / Y, кВт |
2.3 / 2.3 / 4.7 |
| Ускоренная подача по оси X / Z / Y, м/мин |
36 / 36 / 36 |
| Расстояние от центра шпинделя до колонны, мм |
650 |
| Расстояние от шпинделя до поверхности стола, мм | 120 - 720 |
| Точность позиционирования, мм | ±0.008 / ±0.008 / ±0.008 |
| Повторяемость, мм | ±0.005 / ±0.005 / ±0.005 |
| Рабочий стол | |
|---|---|
|
Размеры рабочего стола, мм |
1200 x 600 |
| Т-образный паз (ширина / № / расстояние), мм | 18 / 5 / 100 |
| Максимальный вес заготовки, кг |
900 |
| Шпиндель | |
|---|---|
| Тип привода шпинделя |
Ременной |
| Конус шпинделя | BT40 |
| Макс. скорость вращения шпинделя, об/мин |
10000 |
| Мощность двигателя шпинделя, кВт |
15 / 22.5 |
| Инструментальный магазин | |
|---|---|
| Количество инструментов | 24 |
| Макс. вес инструмента, кг | 8 |
| Время смены инструмента, сек | 2 |
| Габаритные размеры и вес | |
|---|---|
| Масса станка, кг |
6500 |
Комплектация
| № п/п | Наименование | Примечание | Количество |
|---|---|---|---|
| Стандартная комплектация | |||
| 1 | Система управления |
HCNC-818D (Китай) |
1 комп. |
| 2 | Сервомоторы X / Y / Z |
HCNC-818D (Китай) |
1 комп. |
| 3 | Двигатель шпинделя |
15 / 22.5 кВт HCNC (Китай) |
1 шт. |
| 4 | Шпиндель | Kenturn (Тайвань) | 1 шт. |
| 5 | Ременной привод шпинделя | 10000 об/мин | 1 шт. |
| 6 |
Масляное охлаждение шпинделя |
- |
1 шт. |
| 7 |
Система подачи СОЖ через шпиндель |
20 бар |
1 комп. |
| 8 |
Рабочий стол |
1200 x 600 мм |
1 шт. |
| 9 |
Система обдува детали (при обработке без СОЖ) |
- |
1 комп. |
| 10 |
Система автоматической смены инструмента |
24 позиции (Тайвань) |
1 комп. |
| 11 |
Подшипники ШВП и шпинделя |
NSK (Япония) |
1 шт. |
| 12 |
Линейные направляющие по осям X / Y / Z роликового типа |
Hiwin / PMI (Тайвань) |
1 комп. |
| 13 |
Компоненты пневматической системы |
SMC (Япония) |
1 комп. |
| 14 |
Пистолет для подачи СОЖ |
- | 1 шт. |
| 15 |
Пневматический пистолет |
- |
1 шт. |
| 16 |
Электрические компоненты |
Schneider Electric (Франция) или другие сопоставимые |
1 шт. |
| 17 |
Стружечный конвейер |
- |
1 комп. |
| 18 | Кондиционер электрошкафа | - |
1 шт. |
| 19 |
Трансформатор |
380В / 50 Гц / 3 фазы |
1 шт. |
| 20 |
Светодиодное рабочее освещение |
- | 1 шт. |
| 21 |
Система автоматической смазки |
- |
1 комп. |
| 22 |
СЕ стандарт, блокировка двери, 3-хцветный индикатор состояния |
- |
1 комп. |
| 23 |
Скиммер (маслоотделитель) |
- | 1 шт. |
| 24 | Инструментальный ящик | - | 1 комп. |
| 25 | Подготовка под 4-ю ось | - | 1 шт. |
|
Дополнительные опции |
|||
| 26 | Датчик измерения инструмента Renishaw TS27R | Включено в комплектацию Renishaw (Великобритания) |
1 шт. |
| 27 | Датчик измерения детали Renishaw OMP40 | Renishaw (Великобритания) | - |
| 28 | 4-я ось TJR250 / Поворотный стол с приводом в комплекте с ручной задней бабкой | - | - |
