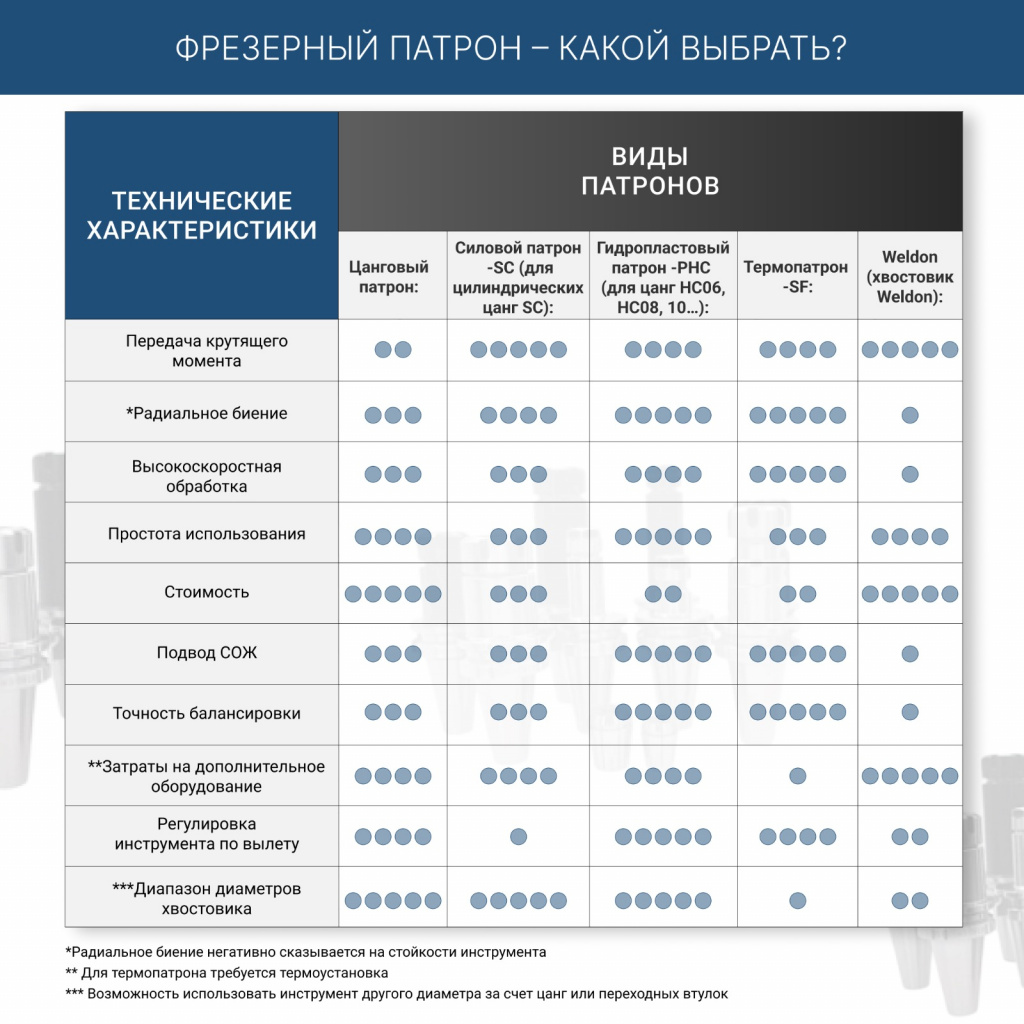

Фрезерный патрон – какой выбрать?
Сегодня подробнее поговорим о фрезерных патронах
1. Цанговый патрон:
Крепление инструмента: Зажим через сменную цангу (ER).
Преимущества: Огромный выбор размеров и типов цанг, быстрая смена инструмента, хорошая универсальность, относительно низкая цена.
Минусы: Ограниченная сила зажима (особенно на больших вылетах), биение зависит от качества цанги/патрона, не лучший выбор для высокоскоростного и тяжелого резания.
Применение: Стандартная обработка, сверление, фрезеровка на средних нагрузках, частые смены инструмента.
2. Силовой патрон - SC (для цилиндрических цанг SC):
Крепление инструмента: Механическое усиление зажима через рычаги/клинья при затягивании гайки.
Преимущества: Максимальная сила зажима (в 2-3 раза выше цангового!), отличная виброустойчивость, надежность в тяжелых условиях.
Минусы: Выше биение, чем у прецизионных патронов, больший вес, выше цена, требует аккуратной затяжки.
Применение: Черновая обработка, тяжелое резание, работа с ударными нагрузками, большой диаметр инструмента, длинные вылеты.
3. Гидропластовый патрон - PHC (для цанг HC06, HC08, 10…):
Крепление инструмента: Зажим за счет давления гидравлической жидкости, равномерно передаваемого на эластичную оболочку.
Преимущества: Высокая точность и повторяемость биения, отличная балансировка, равномерное распределение усилия зажима по всей окружности, хорошая вибропоглощаемость.
Минусы: Высокая цена, ограниченный диапазон диаметров на один патрон.
Применение: Финишные операции, обработка твердых материалов, где критична точность и качество поверхности.
4. Термопатрон - SF:
Крепление инструмента: Нагрев патрона -> вставка холодного инструмента -> остывание и плотная усадка.
Преимущества: Максимально возможная точность и минимальное биение, отличная балансировка, максимальная жесткость соединения, компактность.
Минусы: Требует специального оборудования (индукционный нагреватель, охладитель), медленная смена инструмента, риск перегрева инструмента, ограниченный диапазон диаметров.
Применение: Возможность работы в труднодоступных местах, сверхточная обработка, микрофрезерование, максимальные скорости вращения, где критична абсолютная точность и жесткость.
5. Weldon (хвостовик Weldon):
Крепление инструмента: Механическое крепление инструмента с плоским пазом на хвостовике через установочный винт в патроне.
Преимущества: Очень высокая передача крутящего момента, простота и надежность конструкции, дешевизна.
Минусы: Невысокая точность (биение зависит от зазоров), плохая балансировка, концентрация напряжений у винта, невозможность точной регулировки вылета.
Применение: Крупногабаритный инструмент (сверла, фрезы большого диаметра), тяжелое резание с низкими/средними оборотами, операции с высоким крутящим моментом, бюджетное решение.
Выводы:
* Нужна универсальность и скорость смены инструменты – выбираем цанговый патрон (например, ER).
* Тяжелое резание и вибрации - Силовой патрон.
* Точность, финишная обработка - Гидропластовый или Термопаторон.
* Максимальная точность и жесткость - Термопатрон (готовьтесь к затратам на оборудование).
